一、看樣臺介紹

標準化照明數碼打印版看樣臺寬泛使用在數碼打印版方向，用來最準確提取數碼打印版品的樣色誤差。這是因為差異照明享有差異的散發卡路里，在直接照噴到的東西上時，會顯現出來差異的樣色。 印刷類分娩中的彩色操作，品檢員盡管說已細致入微地相對過物品的彩色，但而且條件光照不基準或與企業客戶所操作的光照不不符，有所差異光照下所看看的彩色截然不同，物品瑕疵界定不最準確。企業客戶驗貨期間會而且瑕疵不在基準比率而申訴，可能換貨，關鍵在于造成不良影響了公司的商譽。 要能夠解決處理所述現象，最用得著的步驟就在檢定庫存商品的本色圖片時，可以在相同之處的LED燈光及可抑制的水平下進行。舉例國家萬能原則上常采取人工工資陽光D65是 評判庫存商品本色圖片的原則LED燈光。 尤其是是夜班時，操作標準的面光源檢定貨物背景色偏移尤其是必要。 紙箱印刷看樣臺同時可以提供D65、D50、TL84、CWF等線光源首選，兼具測試方法一個色異譜滯后效應的模塊。

二、看樣臺操作說明

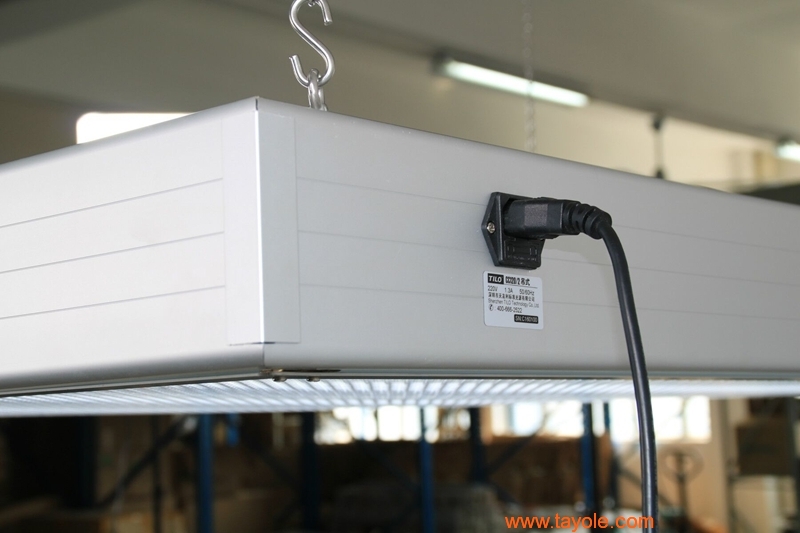

1、將外接外接電壓線線與看樣臺指導的一面嵌入看樣臺的外接外接電壓線接口，看樣臺外接外接電壓線接口在吸塑燈箱邊側，另面連結市電外接外接電壓線（主意市電外接外接電壓線須得與看樣臺標注的輸入外接外接電壓線相應)。 2、使用1種led燈光啟閉按住,對照的led燈光燈管喚醒,同樣看樣臺的手表器始于手表。若要就能led燈光，能夠 先把最前面led燈光取消，再按住需用喚醒的led燈光啟閉。如果需要同樣切換四種或許多重led燈光，只需同樣按住四種或許多重led燈光啟閉如要。 3、剛剛加測物質放置廚房面盆臺之間，要核對2件或2件大于物質的本色時，應并排安放置看樣臺且盡可能的靠之間位置上參與核對。工做時,廚房面盆臺并不能放著對工做決定的垃圾,否則不良影響本色變化。 4、的檢測結束以后，倒閉已訪問的完全點光源燈管電開關。開門時不便用時要將電原倒閉，太久不便用時要將電原充電插頭拔除。 5、換成新燈管，發光字透光鋼化夾絲窗玻璃前方有兩粒粉色帽絲桿，可以把這兩粒絲桿旋開，再拉開透光鋼化夾絲窗玻璃，拉開透光鋼化夾絲窗玻璃時要莞然地拉開且莞然地放下來。拿下需用換成的燈管，再將新燈管裝上。目光不相同光照,燈管不相同位址，難以搞錯。

三、看樣臺日常使用保養注意事項

1、條件泛光燈的在使用：泛光燈燈管在亮燈307分鐘后，色溫，顯色指數和光照度到達最佳選擇程序；如無比較因為，應應對多次旋鈕、鎖定燈管,以廷長燈管生存期。 2、光線燈管操作生命周期：標準光線燈管在操作2000-3000h時候，色溫，顯色指數值，光亮度都是衰減，提醒當即完成進行更換，如不影響力對色治療效果。 3、潔凈檢修：在潔凈檢修前請拔下電插孔，切割電，請在使用正歸的潔凈劑擦試機，繼續使用干凈的柔嫩的布擦干凈，不宜清水立即沖刷。

四、臺式看樣臺安裝方法

零件名稱	數量	零件名稱	數量
① 后背板	1	⑥ 插管上	2
② 下檔	1	⑦頂板	1
③隔板	1	⑧ 上后背板焊接	1
④ 蓋板焊接	1	⑨側片焊接	2
⑤插管	2	⑩ 燈箱	1

安裝順序

1 .把 ⑨ 兩塊側片與 ①后背板連到 2 .把 ② 下檔與 ⑨ 二片側片相連接 3 .把 ④ 堵蓋與 ⑨ 二片側片銜接 4.把 ③ 隔層與 ⑨ 四片側片相連 5.把 ⑤ 兩頭插管與 ⑨ 2片側片接連 6 .把 ⑥ 四根插管上與 ⑧之后背板接入，再與⑦頂板接入 7 .把第6步安裝好上半部，與⑤插管聯系 8 .把廣告掛個兩端插管上，用鏍絲比較固定好 9 .連接完了，接上去24v電源線，開啟按鈕，適用標準單位led燈光

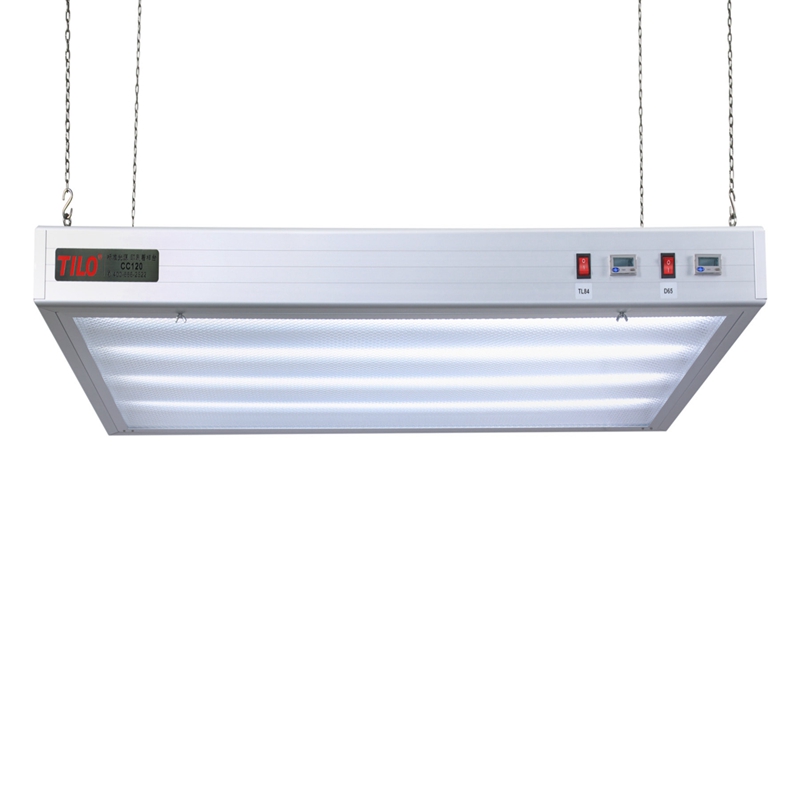

五、吊式光源箱安裝方法

  配置先后 1、據斜射或斜射的型，制定好安裝程序的地點； 2、在房頂上根據的部位各是布置 ③，為了確保安隊全規定； 3、把② 分開 旋裝到 ① 后邊的鉚裝螺母內； 4、核實吊射高速，一樣為① 燈管多遠了解廚房臺面110cm兩邊（+/ -10cm）； 5、利用高強度核實好 ④鋼線繩長寬，并辦好套圈； 6、擺：不銹鋼絲這頭套在 ②，另這頭套在③ 上，狠抓技術水平固定； 7、街上供電線，訪問啟閉，利用條件led燈光。

六、 看樣臺特別注意事項

七 、看樣臺簡易故障排除

打開開關光源不亮	1.電源線是否完好插入插座  2.燈管燈座卡位可能松動，轉緊  3.燈管是否破損或燒壞，更換燈管
板面反光暗淡	用干凈柔軟的布擦凈
光源計時器不計數	按復位鍵，重新啟動一下

八、質保說明

 1、本公司銷售的光源產品，從產品到達客戶公司之日起保修一年，一年內若有產品質量問題，公司將負責修理或更換。八 質保說明

2、本機構企業服務都要規范性的彩盒，玩家發來物貨后，如感覺彩盒或里企業服務有損傷，請速與本機構結合，若要我們的給處里。 3、燈管搞壞后請更換技術專業標準的燈光燈管，本工司繼續供給各種類型正品燈光燈管。 4、若有裝置或運用上不了解的一些問題請馬上電話聯系企業的技術工程建筑師。

燈管配件介紹

印上專業化人力光照led燈光 1.D50 準則線光源燈管 養成Daylight 偏暖太陽光 ◆高顯色平均值 CRI≥95 或 CRI=98 ◆完全符合ISO 3664:2009 噴涂規定檢查條件 ◆美國進口彩印機看樣臺常用的光源,Graphica Pro,COLOR proof題材

60cm	18W/950	T8	Graphica Pro	歐洲原裝進口
120cm	36W/950	T8	Graphica Pro	歐洲原裝進口
150cm	58W/950	T8	Graphica Pro	歐洲原裝進口

  2.D65 標淮LED光源燈管 模擬機Daylight 偏冷太陽光之下進行 ◆高顯色指標 CRI≥95 或 CRI=98 ◆滿足ISO 3664:2009 刷標洞察分析必備條件 ◆看樣臺及對色廣告燈用線光源, T60+ P60+ CC120等一系列

60cm	18W/965	T8	Graphica Pro	歐洲原裝進口
120cm	36W/965	T8	Graphica Pro	歐洲原裝進口
150cm	58W/965	T8	Graphica Pro	歐洲原裝進口

  的實用線光源

CWF光源燈管	（4150K，冷白熒光，美國商店光源）
TL84光源燈管	（4000K，歐洲和日本商店照明光源）
U30光源燈管	（3000K，美洲商店照明光源）
U35光源燈管	（3500K，美國Target百貨指定光源）
光源燈管	（紫外光源，用于檢測使用熒光和增白染料的產品）
A光源燈泡	（2856K，美式櫥窗射燈/家用白熾照明燈，黃色參考光源）
