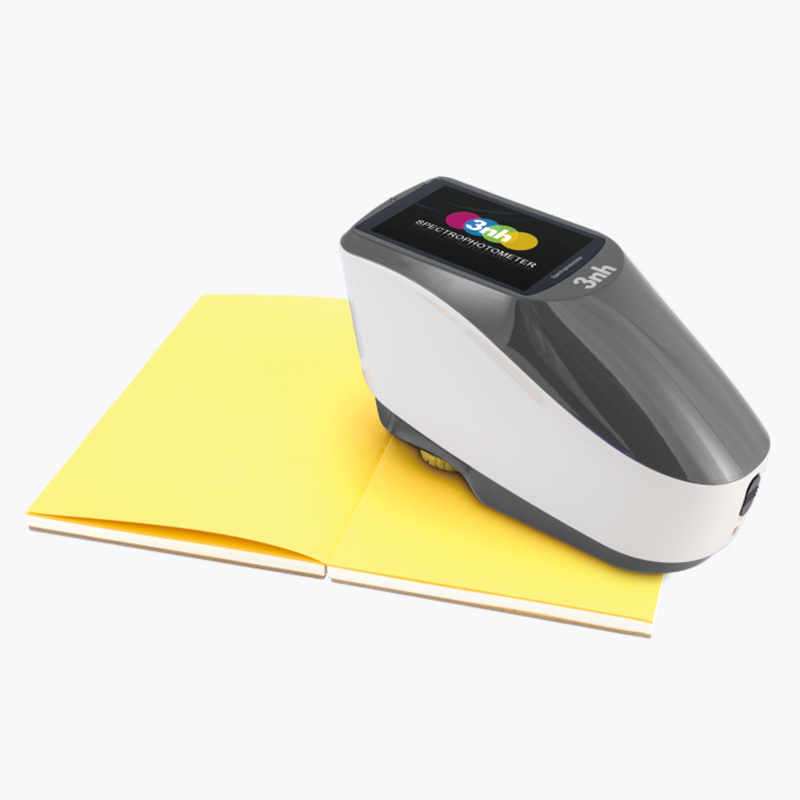

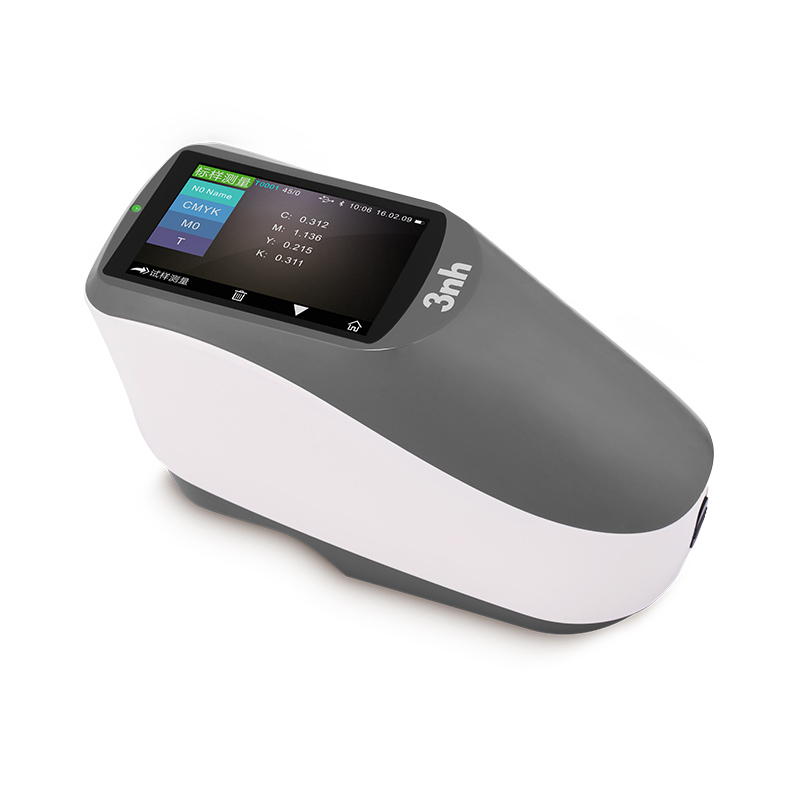

光柵分光密度儀YD5010簡介
YD5010是3nh公司獨立開發的完全擁有自主知識產權的45/0幾何光學結構的國產光柵分光密度儀，完全符合標準ISO 5-4，支持ISO 13655標準規定的MO,M1，M2,M3測試條件，可以精確實現ISO Status T、 E、A、I密度測量。
光柵分光密度儀YD5010特點
a.45/0多少光學儀器成分，復合CIE No.15，蘋果支持ISO 13655標準規范約定的MO,M1，M2,M3測試圖片標準，正確做到ISO T、E、A、I密度計算公式測試； b.美麗的外觀時尚造型與合適人員運動學的結構計算構思設計構思； c.選用高質保期低功耗測試的樂隊組合LED光線，蘊含UV光; d.Φ2/4/8mm直徑隨機取舍，適應能力很多被測供試品; e.測量方法原輔料光反射光譜分析,CMYK孔隙率、Lab大數據正確，可使用精密色調表達; f.電商設備選配高:3.5吋TFT真彩屏,電容（電容器）觸碰屏,凹面光柵，256像元雙陣列CMOS監測器等； g.USB通信設備模試，改變性更廣； h.耐臟、比較穩定的規格白板; i.大儲電量動態數據動態數據庫范圍，可動態數據動態數據庫10000條檢測動態數據 j.不同規范單位洞察分析者視角，多個LED光源模式英文，多個表色系，具有多個規范單位的亮度完成指標，做到各項企業客戶對色調測硬度量的市場需求； k.有點是和uv打印機彩印廠的過程 控制、品性管理工作； l.P電腦端系統軟件有用途變強的用途發展；
光柵分光密度儀YD5010技術參數
| 產品型號 | YD5010 |
| 照明方式 |
45/0(45環形均勻照明0°接收); 符合標準ISO 5-4，CIE No.15 |
| 特性 | 通用型分光密度儀，廣泛應用于油墨印刷、菲林加工、紡織印染、塑膠電子等行業顏色測量和品質控制，尤其適合油墨印刷中光學密度、網點增大等指標的測量和品質管控；根據產品特點，定制單一口徑Φ2mm、Φ4mm、Φ8mm。 |
| 照明光源 | 組合LED光源，UV光源 |
| 分光方式 | 凹面光柵分光 |
| 感應器 | 256像元雙陣列CMOS圖像感應器 |
| 測量波長范圍 | 400~700nm |
| 波長間隔 | 10nm |
| 半帶寬 | 10nm |
| 測量條件 |
符合ISO 13655測量條件： M0 (CIE光源A) M1 (CIE光源D50) M2 (排除UV的照明) M3 (M2 + 偏振光濾光片) |
| 密度標準 | ISO Status T、 E、A、I |
| 密度指數 | 密度值、密度差、網點面積、網點增大、疊印、印刷特性、印刷反差、色調誤差和灰度 |
| 測量口徑 | 定制單一口徑：Φ2mm、Φ4mm、Φ8mm可選 |
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh |
| 色差公式 | ΔE*ab，ΔE*94,ΔE*00 |
| 其它色度指標 | 無 |
| 觀察者角度 | 2°/10° |
| 觀測光源 | A,C,D50,D55,D65,D75,F2,F7,F11,F12 |
| 測量時間 | 約1.5s |
| 重復性 | 密度值：0.01D以內 |
| 色度值：ΔE*ab 0.04以內（儀器預熱校正后,以間隔5s測量白板30次平均值-M3除外） | |
| 臺間差 | ΔE*ab 0.2以內（BCRA系列Ⅱ 14塊色板測量平均值-M3除外） |
| 測量方式 | 單次測量，平均測量（2~99次） |
| 尺寸 | 長X寬X高=184X77X105mm |
| 重量 | 約600g |
| 電池電量 | 鋰電池，8小時內5000次 |
| 照明光源壽命 | 5年大于300萬次測量 |
| 顯示屏 | TFT 真彩 3.5inch，電容觸摸屏 |
| 接口 | USB |
| 存儲數據 | 10000條 |
| 語言 | 簡體中文，English，繁體中文 |
| 操作溫度范圍 | 0~40℃，0~85%RH（無凝露），海拔：低于2000m |
| 存儲溫度范圍 | -20~50℃，0~85%RH（無凝露） |
| 標準附件 | 電源適配器、數據線、內置鋰電池、說明書、品管軟件（官網下載）、黑白校正盒、保護蓋、偏振濾色盒、定位板 |
| 可選附件 | 微型打印機 |
| 注： | 技術參數僅為參考，以實際銷售產品為準 |
