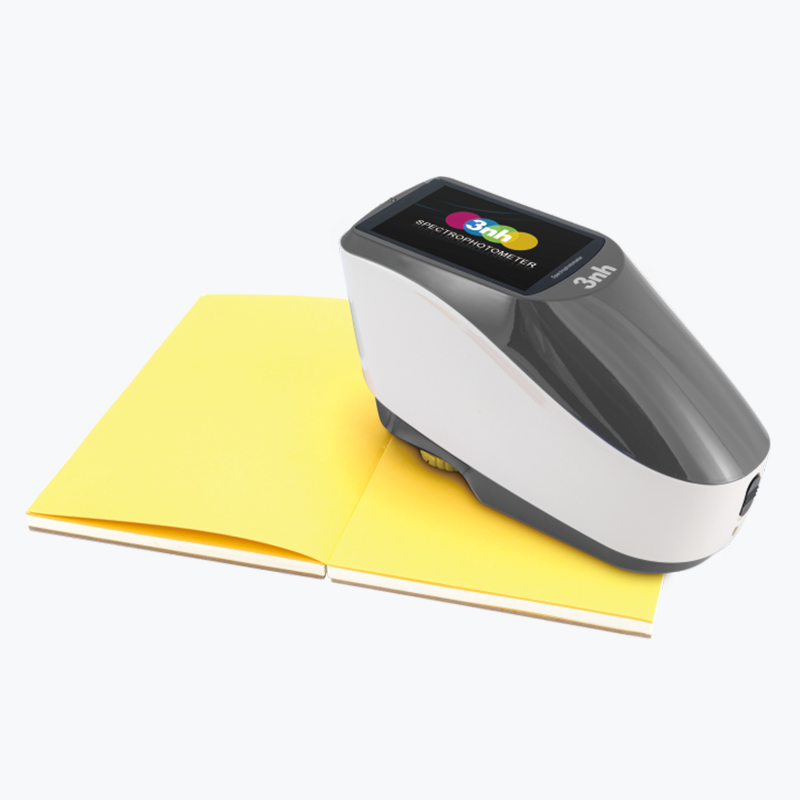

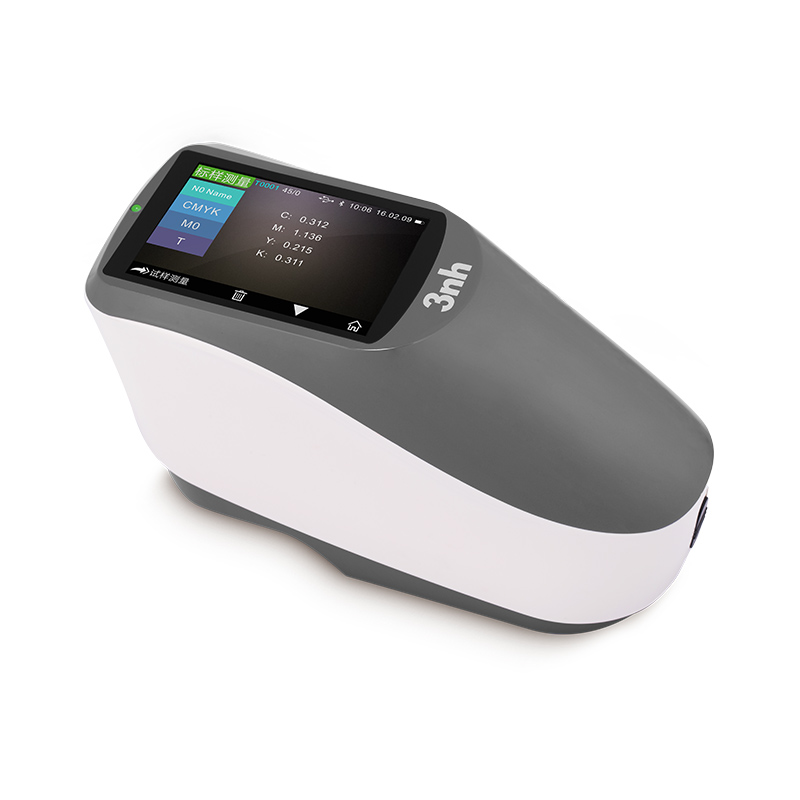

光柵分光密度儀YD5050簡介
YD5050是3nh公司獨立開發的完全擁有自主知識產權的45/0幾何光學結構的國產光柵分光密度儀，完全符合標準ISO 5-4，支持ISO 13655標準規定的MO,M1，M2,M3測試條件，可以精確實現ISO Status T、 E、A、I密度測量。
YD50系列儀器穩定、測量密度、色度數據精準、功能強大。儀器配備多種測量口徑，在油墨印刷廠、造紙廠、交通路標行業、紡織服裝印染等行業，在科研機構、質量檢測機構、實驗室領域均有廣泛應用。
光柵分光密度儀YD5050特點
a.45/0幾何圖形光電技術構成，復合CIE No.15，支技ISO 13655標準單位規則的MO,M1，M2,M3檢查必備條件，準確做到ISO T、E、A、I導熱系數測量； b.柔美的外觀時尚造型與滿足人力資測力的型式設計的； c.分為高期限低功能損耗的組裝LED燈源，分為UV光; d.Φ2/4/8mm管隨便抉擇，適宜更加被測檢樣; e.側量產品的樣品散射光譜儀,CMYK體積、Lab數據資料準確，可廣泛用于正確顏色傳承; f.光電硬件設備系統配置高:3.5吋TFT真彩屏,電阻觸屏屏,凹面光柵，256像元雙陣列CMOS探測系統器等； g.USB/藍牙2.1雙電訊傳統模式，滿足性更廣； h.耐臟、安全的的標準白板; i.大功率文件文件存儲三維空間，可文件文件存儲20000條往上自測大數據 j.五種規則查看者彎度，多種泛光燈摸式，多種表色系，遵循多種規則的色飽和度的指標，夠滿足多種玩家對彩色測密度單位量的業務需求； k.相當合適彩印廠廠具體步驟調整、品格風險管控； l.P電腦端系統有效果專業的效果優化；光柵分光密度儀YD5050技術參數
| 產品型號 | YD5050 |
| 照明方式 |
45/0(45環形均勻照明0°接收); 符合標準ISO 5-4，CIE No.15 |
| 特性 | 高精度分光密度儀，廣泛應用于油墨印刷、菲林加工、紡織印染、塑膠電子等行業精確顏色測量和品質控制，尤其適合油墨印刷中光學密度、網點增大等指標的精準測量和品質管控；根據產品特點，定制單一口徑Φ2mm、Φ4mm、Φ8mm。 |
| 照明光源 | 組合LED光源，UV光源 |
| 分光方式 | 凹面光柵分光 |
| 感應器 | 256像元雙陣列CMOS圖像感應器 |
| 測量波長范圍 | 400~700nm |
| 波長間隔 | 10nm |
| 半帶寬 | 10nm |
| 測量條件 |
符合ISO 13655測量條件： M0 (CIE光源A) M1 (CIE光源D50) M2 (排除UV的照明) M3 (M2 + 偏振光濾光片) |
| 密度標準 | ISO Status T、 E、A、I |
| 密度指數 | 密度值、密度差、網點面積、網點增大、疊印、印刷特性、印刷反差、色調誤差和灰度，密度掃描 |
| 測量口徑 | 定制單一口徑：Φ2mm、Φ4mm、Φ8mm可選 |
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,HunterLAB |
| 色差公式 | ΔE*ab,ΔE*94,ΔE*00,ΔE*uv,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE（Hunter） |
| 其它色度指標 |
WI(ASTM E313，CIE/ISO,AATCC,Hunter)， YI(ASTM D1925，ASTM E313), 同色異譜指數MI，遮蓋度 |
| 觀察者角度 | 2°/10° |
| 觀測光源 | A,C,D50,D55,D65,D75,F2(CWF),F7(DLP),F11(TL84),F12(TL83/U30)，F1,F3,F4，F5，F6,F8,F9，F10(TPL5) |
| 測量時間 | 約1.5s |
| 重復性 | 密度值：0.01D以內 |
| 色度值：ΔE*ab 0.03以內（儀器預熱校正后,以間隔5s測量白板30次平均值-M3除外） | |
| 臺間差 | ΔE*ab 0.18以內（BCRA系列Ⅱ 14塊色板測量平均值-M3除外） |
| 測量方式 | 單次測量，平均測量（2~99次） |
| 尺寸 | 長X寬X高=184X77X105mm |
| 重量 | 約600g |
| 電池電量 | 鋰電池，8小時內5000次 |
| 照明光源壽命 | 5年大于300萬次測量 |
| 顯示屏 | TFT 真彩 3.5inch，電容觸摸屏 |
| 接口 | USB，藍牙®4.0雙模（兼容2.1） |
| 存儲數據 | 20000條 |
| 語言 | 簡體中文，English，繁體中文 |
| 操作溫度范圍 | 0~40℃，0~85%RH（無凝露），海拔：低于2000m |
| 存儲溫度范圍 | -20~50℃，0~85%RH（無凝露） |
| 標準附件 | 電源適配器、數據線、內置鋰電池、說明書、品管軟件（官網下載）、黑白校正盒、保護蓋、偏振濾色盒、定位板 |
| 可選附件 | 微型打印機 |
| 注： | 技術參數僅為參考，以實際銷售產品為準 |
